Banner maquina De Telhas - Esquadros®

MÁQUINAS DE TELHAS

ESQUADROS®

MONTE SUA MÁQUINA

ESQUADROS PREMIUM®

Máquinas para clientes que possuem regime de trabalho severo e alta produção. O estado da arte para processar bobinas.

ESQUADROS PRO®

Para clientes que buscam baixar o custo fixo através da automação, menos mão de obra na fábrica.

ESQUADROS ESSENCIAL®

Perfeita para clientes que não possuem demanda para alta produção da máquina e dispensam a automação dos setups.

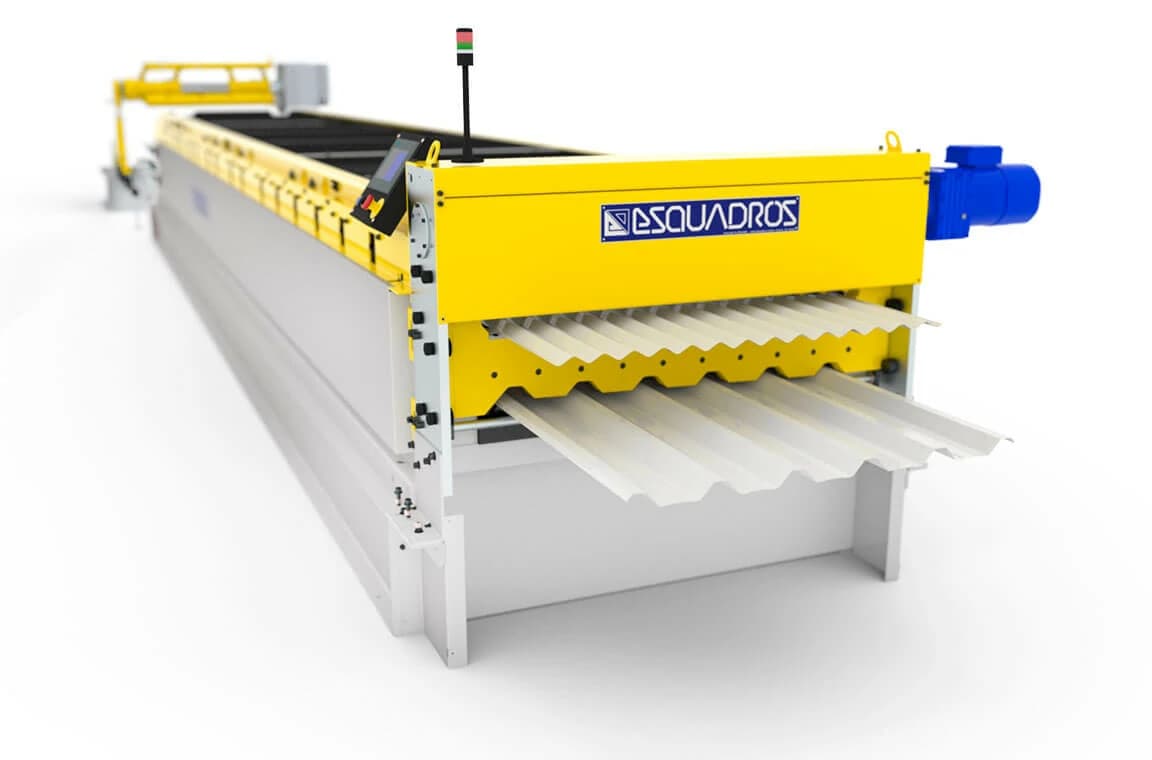

Perfiladeira de Telha Metálica

INOVAÇÃO E TECNOLOGIA PARA FABRICAÇÃO DE TELHAS METÁLICAS ESQUADROS®

ESQUADROS É TRANQUILIDADE PRA VOCÊ!

As perfiladeiras de telhas metálicas da Esquadros® são modelos de performance superior, com processo de fabricação revolucionário e modelo industrial com patente requerida.

Garantimos perfil produzido em conformidade com as normas brasileiras NBR 14513 e 14514 com a mais alta qualidade no corte e na superfície das telhas. Nossas perfiladeiras de telhas estão presentes nos principais fabricantes de telhas metálicas do Brasil e podem processar aço galvanizado, aço galvalume, aços pré-pintados, alumínio, entre outros.

Todos os projetos dos rolos de conformação são projetados e validados no software PROFIL, de tecnologia alemã, que verifica as tensões de conformação de acordo com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas.

O ferramental de conformação das máquinas de telhas da Esquadros® conta com tecnologia exclusiva que mantém contato em toda a seção da chapa que está sendo conformada, em todos os estágios de conformação, de forma a garantir qualidade total no perfil produzido.

A Esquadros lança ao mercado sua nova tecnologia exclusiva de revestimento do ferramental de conformação, chamada E-GOLD®. Caracterizado pela cor dourada, esse tratamento superficial de titânio alia elevada resistência à corrosão com a redução do coeficiente de atrito, trazendo aos rolos de conformação da máquina da Esquadros o que há de mais moderno em termos de acabamento de superfície metálica, e reafirmando nosso compromisso com a inovação e tecnologia.

O projeto estrutural da máquina foi concebido considerando a atual legislação de segurança brasileira, o que possibilitou à perfiladeira de telhas Esquadros® ser a pioneira do mercado no quesito enquadramento à NR-12. Com apreciação de risco elaborada de acordo com as normas nacionais e internacionais por engenheiros próprios e independentes, nossas máquinas são concebidas para operar com o conceito de “modo seguro” e “parada segura” (STO – safe torque- off). Além de proteções físicas fixas e móveis, as máquinas contam com dispositivos de monitoramento e intertravamento eletrônicos, garantindo segurança em todas as zonas de risco e tranquilidade para os envolvidos.

Ferramental e gold - Esquadros®
Desbobinador - Esquadros

O projeto flexível e uma ampla gama de equipamentos opcionais aumentam a facilidade operacional e a produtividade do conjunto, podendo reduzir drasticamente os tempos de setup e o custo da operação. Entre os opcionais:

• Motorização e controle eletrônico inteligente de velocidade do desbobinador;
• Expansão hidráulica do mandril do desbobinador para fixação automática da bobina;
• Braço pressionador “peeler” com rolo motorizado;
• Carro de carga de bobinas;
• Mesa de entrada;
• Aparador de borda para fabricação de telhas termo-acústicas (“telha sanduíche”);
• Enrolador de refilos;

Conhecemos as expectativas dos nossos clientes e propomo-nos a fornecer máquinas excelentes, capazes de produzir perfis com alto padrão de qualidade. Cada uma de nossas perfiladeiras é rigorosamente testada dentro da Esquadros e aprovada antes da entrega.

MODELOS

COMPARATIVO DA LINHA

CARACTERÍSTICASESQUADROS ESSENCIAL®ESQUADROS PRO®ESQUADROS PREMIUM®
  • Velocidade Nominal
  • 15 m/min
  • 15/25 m/min
  • 25/60 m/min
  • Tensão/Frequència/Ciclo de Trabalho
  • 220 V 3F/60Hz/8h
  • 380 V 3F/60Hz/8h
  • 380 V 3F/60Hz/8h
  • Posicionamento (encoder)
  • 1
  • 1
  • 2
  • Espessura mínima
    Espessura máxima
    Desbobinador
  • 0,43 mm
  • 0,65 mm
  • Esquadros Essencial®
  • 0,43 mm
  • 0,65 mm
  • Esquadros PRO®
  • 0,43 mm
  • 0,65 mm
  • Esquadros PREMIUM®
  • Capacidade de Desbobinador(ton)
  • 10 ton
  • 15 ton
  • 15 ton
  • Guilhotina motorizada
  • 60 gpm
  • 120 gpm
  • 120 gpm
  • IHM
  • 3" SIEMENS
  • 7" SIEMENS
  • 7" SIEMENS
  • Kit NR-12
  • opcional
  • E-GOLD
  • opcional
  • Aparador de Borda
  • opcional
  • opcional
  • Motoredutor e Painel
  • opcional
  • Controle de Velocidade
  • opcional
  • Expansão hidráulica do mandril
  • opcional
  • Peeler hidráulico
  • opcional
  • Motorização do rolo peeler
  • opcional
  • Mesa de entrada pneumática
  • opcional
  • Carro de carga
  • opcional
  • opcional
  • Rebobinador de refilo
  • opcional
  • opcional
  • Aumento de velocidade 60m/min
  • opcional
  • PRINCIPAIS CARACTERÍSTICAS

    • Perfis produzidos de acordo com as normas NBR 14513 e 14514;

    • Totalmente enquadrada na norma de segurança NR-12;

    • Perfil mantém contato em toda a seção da chapa (exclusivo);

    • Acabamento superficial de titânio dourado E-GOLD® (exclusivo);

    • Projeto estrutural com patente requerida (exclusivo);

    • Operação com IHM (interface homem-máquina) touch-screen SIEMENS;

    • Bobinas até 15 toneladas;

    • Espessuras de 0,25 a 0,65 mm;

    • Velocidades de até 60 m/min;

    • Guilhotina motorizada até 120 golpes por minuto;

    • Projeto, manufatura e assistência técnica 100% nacionais;

    • Entrega técnica nas instalações do cliente feita pelos nossos técnicos;

    • Documentação completa da máquina;


    NOSSOS DIFERENCIAIS

    • Fabricação 100% nacional garante perfis produzidos de acordo com as normas brasileiras NBR 14513 e 14514, dentro do mais alto padrão de qualidade exigido pelo mercado;

    • O ferramental de conformação conta com tecnologia exclusiva e inovadora que mantém contato em toda a seção da chapa que está sendo conformada, em todos os estágios de conformação, de forma a garantir qualidade total no perfil produzido – solução muito superior aos rolos espaçados que são usados no mercado.

    • Primeira máquina do mercado nacional com guilhotina motorizada ultra-rápida, de alta produtividade e praticamente livre de manutenção;

    • Facas da guilhotina com duas arestas de corte, fabricadas em aço-ferramenta superior VD2, temperadas e revenidas à vácuo, e cortadas por eletroerosão à fio, requerem menor afiação e possuem vida útil superior;

    • O projeto estrutural da máquina foi concebido considerando a atual legislação de segurança brasileira, o que possibilitou à perfiladeira de telhas Esquadros® ser a pioneira no quesito enquadramento à NR-12;

    • Enquadramento total na norma NR-12 (proteção da zona de risco na área de conformação);

    • Motores de alto rendimento bem dimensionados que garantem maior eficiência, consumo mínimo de energia e sustentabilidade;

    • Alta produtividade através da redução acentuada dos tempos de setup e otimização dos parâmetros da automação;

    • Componentes de classe mundial e alta qualidade;

    • A documentação completa da máquina inclui manuais de instalação, operação e manutenção, layout da máquina, diagrama dos circuitos elétrico, hidráulico e pneumático, certificação dos dispositivos de segurança utilizados, entre outros;

    • Treinamentos e testes de operação disponíveis na Esquadros antes da expedição. Início de marcha e entrega técnica nas instalações do cliente feita pelos nossos técnicos;

    • Serviço de pós-venda completo com capacidade de resposta, apoio total ao seu negócio em todo o ciclo de vida do produto, atendimento por técnicos e engenheiros com experiência e conhecimento especializado, alta disponibilidade de peças e serviços;


    Máquina de telha com a logo esquadros

    DIFERENCIAIS ESQUADROS®

    Expansão sincronizada - Esquadros®

    EXPANSÃO SINCRONIZADA

    Expansão sincronizada com articulação uniforme dos apoios do mandril, com acionamento centralizado em um único ponto. Proporciona setup rápido, fácil, mais seguro e menos dependente do operador. (linha Essencial)

    Frio a disco com ajuste traseiro - Esquadros®

    FREIO A DISCO COM AJUSTE TRASEIRO

    O freio a disco possui ajuste traseiro fora da área de risco, garantindo segurança ao operador. (linha Essencial)

    Contra-apoio deslizante - Esquadros®

    CONTRA-APOIO DESLIZANTE

    O desbobinador mancalizado conta com sistema de contra-apoio deslizante rolamentado, que facilita e agiliza a operação de introdução da bobina, solução inovadora e exclusiva da Esquadros, com patente requerida. (linha PRO e Premium)

    Controle eletronico inteligente - Esquadros®

    CONTROLE ELETRÔNICO

    O inversor de frequência com software especial recebe o sinal do sensor de monitoramento do loop (“barriga da chapa”) e varia automaticamente a velocidade do desbobinamento durante o processamento da linha (em malha fechada), proporcionando um funcionamento suave e uniforme, e eliminando a necessidade de intervenção do operador. Nas soluções convencionais do mercado o operador precisa ajustar constantemente a velocidade do motor através de um potenciômetro à medida que a bobina tem o seu diâmetro reduzido. (linhas Pro e Premium)

    Guias de entrada rolamentos - Esquadros®

    GUIAS DE ENTRADA ROLAMENTADAS

    As guias de entrada são compostas de guias rolamentadas. O atrito com a chapa é mínimo, o que garante uma entrada suave, sem danificação da matéria-prima, e elimina a entrada de carepas da chapa na máquina oriundas do atrito entre a chapa e as guias, que podem danificar a superfície das telhas e incrustar no ferramental de conformação.

    Guias de entrada sincronizadas com regulagem por volantes - Esquadros®

    GUIAS DE ENTRADA SINCRONIZADAS COM REGULAGEM POR VOLANTES

    As guias sincronizadas garantem o paralelismo na entrada da chapa, dessa forma a primeira telha já pode ser produzida com qualidade, eliminando a perda de matéria-prima e diminuindo a dependência do operador no processo. Além disso, os volantes estão em apenas um lado da operação, eliminando a necessidade de o operador contornar a máquina para ajustar as guias de entrada da chapa. Setup mais fácil e rápido.

    Ferramental com conformação em 100% do perfil - Esquadros®

    FERRAMENTAL DE CONFORMAÇÃO EM 100% DO PERFIL

    O ferramental de conformação das máquinas de telhas da Esquadros® conta com tecnologia exclusiva que mantém contato em toda a seção da chapa que está sendo conformada, em todos os estágios de conformação, de forma a garantir qualidade total no perfil produzido. Garante estabilidade durante o processamento e elimina possibilidade de desalinhamento do ferramental de conformação ocasionadas por eventuais vibrações.

    Guias de entrada sincronizadas com regulagem por volantes - Esquadros®

    TRATAMENTO SUPERFICIAL E-GOLD

    Caracterizado pela cor dourada, esse tratamento superficial de titânio alia elevada resistência à corrosão com a redução do coeficiente de atrito, trazendo aos rolos de conformação da máquina da Esquadros o que há de mais moderno em termos de acabamento de superfície metálica.

    Telhas sanduíche (Telhas Termoacústicas) - Esquadros®

    TELHA SANDUÍCHE (TELHAS TERMOACÚSTICAS)

    Conjunto aparador de bordas rígido e preciso, com facas rotativas fabricadas em aço-ferramenta D2. Possibilita o corte sem rebarbas da lateral do perfil para fabricação de telhas termoacústicas (telhas-sanduíche) com qualidade máxima no acabamento.

    Motoredutores sew acoplados diretamente no eixo - Esquadros®

    MOTOREDUTORES SEW ACOPLADOS DIRETAMENTE NO EIXO

    Motoredutores de alta eficiência energética da marca alemã SEW rigidamente acoplados diretamente nos eixos de transmissão. Os acionamentos são bem dimensionados, proporcionando maior eficiência, consumo mínimo de energia e sustentabilidade.

    Encoder 4096 pulsos- Esquadros®

    ENCODER 4096 PULSOS

    Encoder de medição da marca alemã SICK com 4096 pulsos para medição do comprimento da telha produzida. Garante mais precisão na medida final.

    Motoredutores sew acoplados diretamente no eixo - Esquadros®

    CONTROLE DE VELOCIDADE 100% DIGITAL

    Ajuste de velocidade digital através da IHM (interface homem-máquina) touch-screen de última geração, ajustável de 0-100%. Painel elétrico com componentes SIEMENS, líder mundial em eletroeletrônicos, mais qualidade, durabilidade, confiabilidade e facilidade no acesso a peças de reposição.

    Enquadramento total na NR-12 - Esquadros®

    ENQUADRAMENTO TOTAL NA NR-12

    Projeto concebido para máquina segura conforme NR-12. Toda a extensão da bancada de conformação é enclausurada por proteções móveis, impossibilitando o acesso aos rolos com a máquina em operação.

    Guilhotina motorizada ultra-rápida até 120 GPM - Esquadros®

    GUILHOTINA MOTORIZADA ULTRA-RÁPIDA ATÉ 120 GPM

    Guilhotina motorizada com velocidade ultra-rápida de até 120 golpes por minuto. É até 10 vezes mais rápida que modelos convencionais de acionamento hidráulico, além de eliminar manutenções próprias de sistemas hidráulicos, tais como: troca de óleo, troca de filtro, substituição de vedações de cilindros e reaperto de conexões devido a vazamentos. O mecanismo de acionamento com patente requerida pela Esquadros possui movimentos rolamentados que proporcionam atrito mínimo e baixa manutenção.

    Facas em aço-ferramenta D2 - Esquadros®

    FACAS EM AÇO-FERRAMENTA D2

    Facas da guilhotina com duas arestas de corte, fabricadas em aço-ferramenta superior D2, temperadas e revenidas à vácuo, e cortadas por eletroerosão à fio, requerem menor afiação e possuem vida útil superior. Garantem qualidade de corte com ausência de rebarbas.

    Serviços de pós-vendas completo - Esquadros®

    SERVIÇO DE PÓS-VENDAS COMPLETO

    Todas as vantagens da fabricação 100% nacional. Serviço de pós-venda completo com capacidade de resposta, apoio total ao seu negócio em todo o ciclo de vida do produto, atendimento por técnicos e engenheiros com experiência e conhecimento especializado, alta disponibilidade de peças e serviços.

    MÁQUINAS DE TELHAS ESQUADROS®

    Nossas perfiladeira de telhas são modelos de performance superior, com processo de fabricação revolucionário e modelo industrial com patente requerida.

    Todos os projetos dos rolos de conformação são projetados e validados no software PROFIL, de tecnologia alemã, que verifica as tensões de conformação de acordo
    com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas.

    Conhecemos as expectativas dos nossos clientes e propomo-nos a fornecer máquinas excelentes, capazes de produzir perfis com alto padrão de qualidade.
    Cada uma de nossas perfiladeiras é rigorosamente testada dentro da Esquadros e aprovada antes da entrega.

    DIMENSIONAL E MODELOS DE TELHA

    Produza telhas normalizadas as normas
    NBR 14513 e 14514

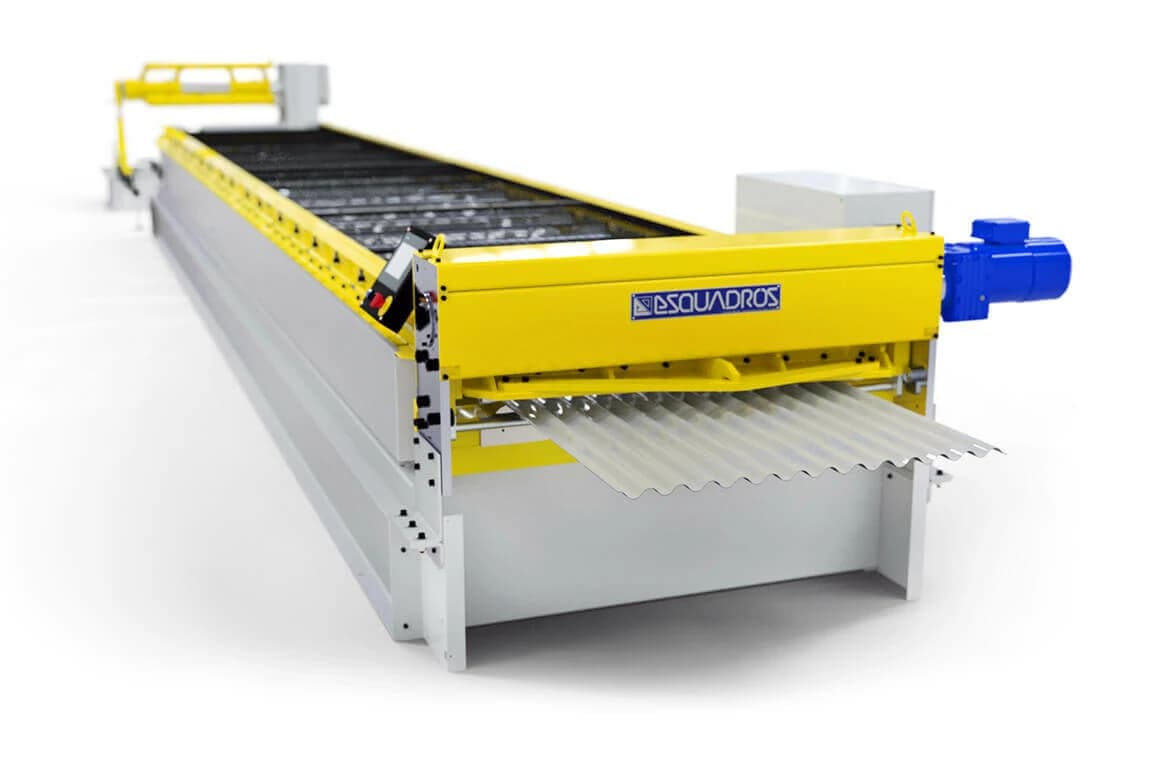

    Modelo de Telha Perfil Ondulado 17 - Esquadros®

    OND17

    Desenho do Modelo de Telha Perfil Ondulado 17 - Esquadros®

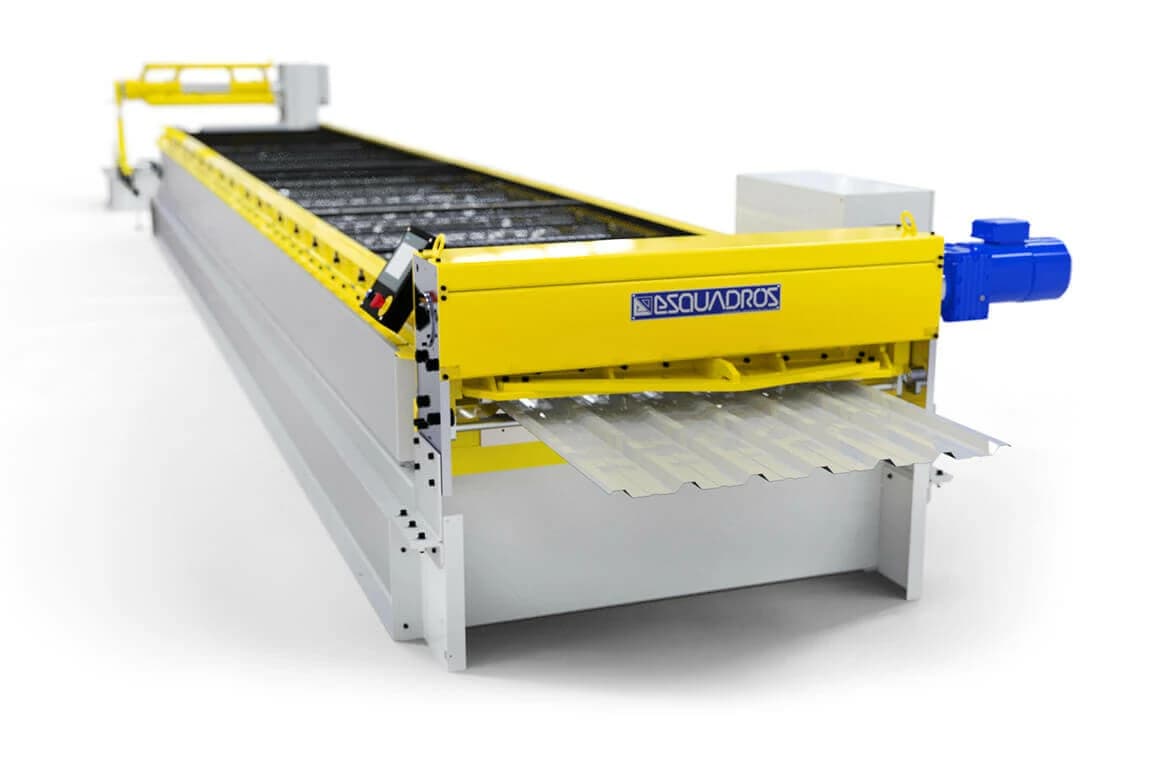

    Modelo de Telha Perfil Trapezio 25x1020 - Esquadros®

    TR25X1020

    Desenho do Modelo de Telha Perfil Trapezio 25x1020 - Esquadros®
    Modelo de Telha Perfil Trapezio 35x1050 - Esquadros®

    TR35X1050

    Desenho do Modelo de Telha Perfil Trapezio 35x1050 - Esquadros®
    Modelo de Telha Perfil Trapezio 40x980 - Esquadros®

    TR40X980

    Desenho do Modelo de Telha Perfil Trapezio 40x980 - Esquadros®

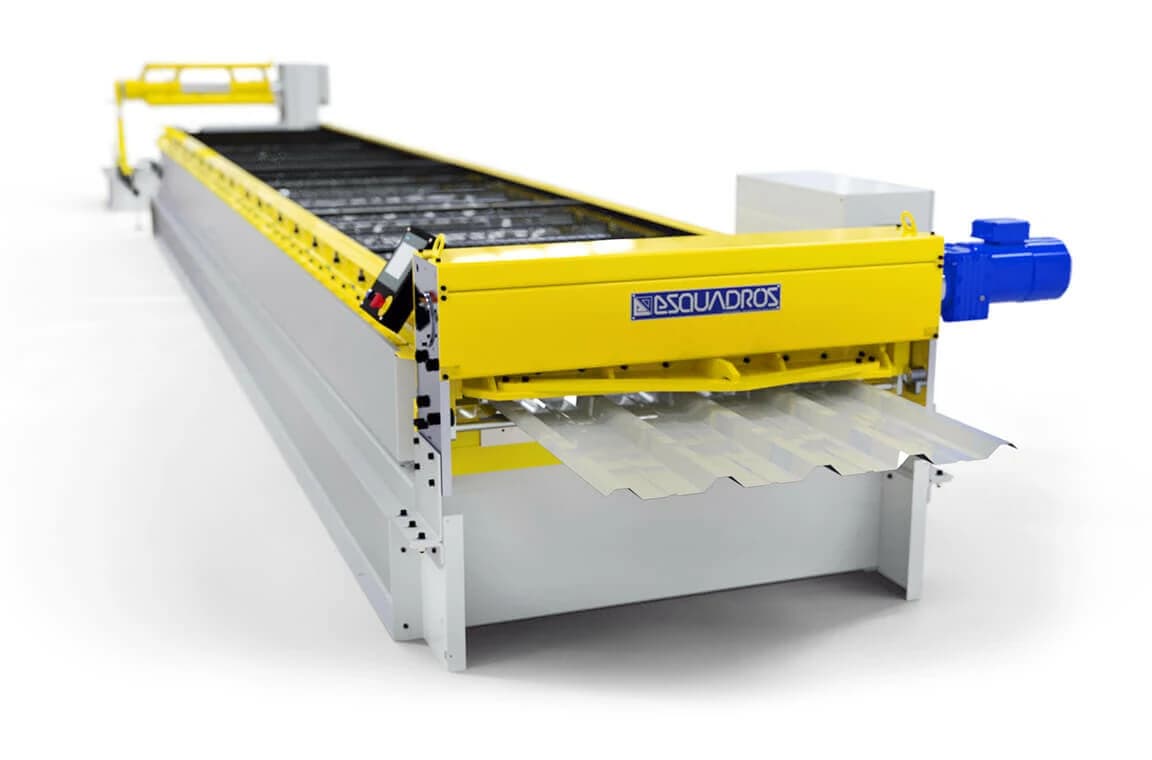

    Modelo de Telha Perfil Trapezio 40x980 - Esquadros®

    TR40X1020

    Desenho do Modelo de Telha Perfil Trapezio 40x1020 - Esquadros®
    Tranquilidade com a esquadros

    POR QUE A ESQUADROS® É A MELHOR OPÇÃO?

    • Porque é uma empresa nacional que fornece assistência técnica permanente;
    • Porque há 36 anos a Esquadros® cumpre todos os compromissos com os clientes;
    • Porque as máquinas são totalmente seguras conforme a NR12;
    • Porque os projetos de suas máquinas são tecnológicos e perfeitos;
    • Porque são máquinas testadas à exaustão para garantir a qualidade e performance;
    • Porque os componentes são de marcas como Gerdau, Arcelor Mital, Siemens, SEW, SICK, Schmersal, Belgo Bekaert, etc;
    • Porque o cliente recebe a máquina no prazo contratado;
    • Porque os preços têm a melhor relação custo x beneficio e as máquinas se pagam;
    • Porque a Esquadros® garante a troca por modelo superior conforme as necessidades do crescimento do negócio do cliente;
    • Porque possuem todos os credenciamentos e financiamentos disponíveis no Brasil:
       Finame - Leasing - Proger - Cartão BNDES - FCO - FINEP - BANCO DO NORDESTE
